Astratto
Basato su dati di calcolo ingegneristico effettivi, questo documento presenta un'analisi approfondita dei parametri tecnici e delle caratteristiche prestazionali di tre tipici sistemi RGV (Rail{1}}Guided Vehicle): configurazioni ad alta-velocità, a velocità standard-e per carichi pesanti. Attraverso la valutazione quantitativa del comportamento cinematico, dell'efficienza operativa e della domanda di energia, questo studio fornisce un riferimento tecnico professionale per la selezione RGV, l'ottimizzazione della configurazione e la valutazione delle prestazioni nei sistemi logistici di produzione.

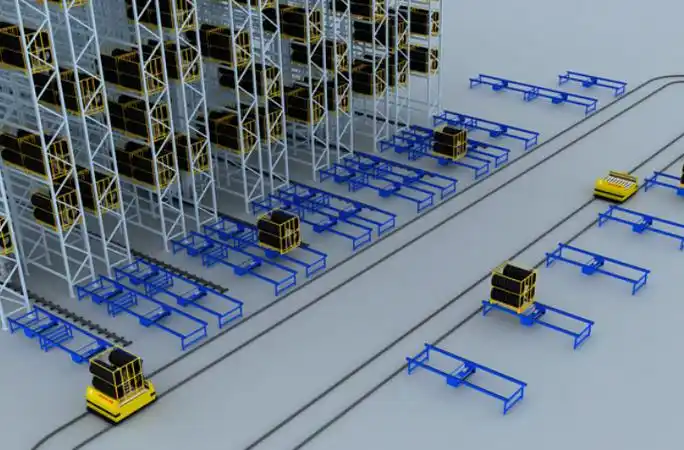

1. Introduzione: posizionamento tecnico dei sistemi RGV nella moderna logistica manifatturiera
I veicoli a guida-guidata (RGV), in quanto apparecchiature fondamentali per la movimentazione-dei materiali nei sistemi logistici automatizzati, determinano direttamente l'efficienza complessiva del sistema e la velocità di risposta. Nel contesto della produzione intelligente, i sistemi RGV si sono evoluti da strumenti di trasporto a funzione singola- in sistemi elettromeccanici complessi che integrano posizionamento preciso, pianificazione intelligente e monitoraggio delle condizioni.
La valutazione delle prestazioni dei sistemi RGV deve essere basata su calcoli scientifici e quantitativi. Gli indicatori tecnici chiave includono:
Prestazioni cinematiche: velocità, accelerazione, tempo di accelerazione/decelerazione e distanza
Efficienza operativa: tempo di ciclo singolo-e produttività oraria
Parametri strutturali: corsa di trasferimento, spaziatura tra le cremagliere e lunghezza operativa
Prestazioni di controllo: precisione di posizionamento e tempo di risposta della comunicazione
Prestazioni di potenza: potenza del motore e capacità di carico
Sulla base di dati di calcolo ingegneristici reali, questo documento conduce un'analisi tecnica completa di tre configurazioni RGV rappresentative.
2. Parametri tecnici di base di tre tipiche configurazioni RGV
Attraverso l'analisi sistematica dei dati ingegneristici, vengono identificate tre configurazioni RGV rappresentative con caratteristiche significativamente diverse, ciascuna adatta a scenari applicativi specifici.
2.1 RGV ad alta-velocità (configurazione A)
Scenari applicativi:
Magazzini automatizzati e linee di produzione che richiedono un'elevata velocità di risposta e cicli operativi brevi, come nel settore della produzione elettronica e delle industrie farmaceutiche.
| Parametro | Valore | Unità | Osservazioni |
|---|---|---|---|
| Velocità di viaggio | 160 | m/min | Equivalente a 2,67 m/s |
| Velocità del trasportatore | 30 | m/min | Equivalente a 0,5 m/s |
| Accelerazione del viaggio | 0.5 | m/s² | Accelerazione/decelerazione simmetrica |
| Accelerazione del trasportatore | 0.5 | m/s² | Accelerazione/decelerazione simmetrica |
| Corsa di trasferimento | 1.4 | m | Distanza di trasferimento del carico |
| Spaziatura tra i rack | 1.45 | m | Spaziatura delle unità di lavoro |
| Tempo di posizionamento | 2 | s | Posizionamento di precisione |
| Tempo di comunicazione | 3 | s | Interazione del controllore |
| Tempo di trasporto | 7 | s | Trasporto ausiliario |
| Carico tipico | 300 | kg |
2.2 RGV a velocità-standard (configurazione B)
Scenari applicativi:
Sistemi logistici con carico di lavoro moderato e forte sensibilità ai costi, come la produzione di macchinari generali e la lavorazione alimentare.
| Parametro | Valore | Unità | Osservazioni |
|---|---|---|---|
| Velocità di viaggio | 80 | m/min | Equivalente a 1,33 m/s |
| Velocità del trasportatore | 12 | m/min | Equivalente a 0,2 m/s |
| Accelerazione del viaggio | 0.5 | m/s² | Uguale a Configurazione. UN |
| Accelerazione del trasportatore | 0.5 | m/s² | Uguale a Configurazione. UN |
| Corsa di trasferimento | 1.55 | m | Leggermente più lungo |
| Tempo di posizionamento | 2 | s | Uguale a Configurazione. UN |
| Tempo di comunicazione | 3 | s | Uguale a Configurazione. UN |
| Tempo di trasporto | 7 | s | Uguale a Configurazione. UN |
| Carico tipico | 300 | kg |
2.3 RGV-per impieghi gravosi (configurazione C)
Scenari applicativi:
Movimentazione di materiali pesanti nella produzione automobilistica, macchinari pesanti e grandi-magazzini di componenti.
| Parametro | Valore | Unità | Osservazioni |
|---|---|---|---|
| Velocità di viaggio | 120 | m/min | Equivalente a 2,00 m/s |
| Velocità del trasportatore | 30 | m/min | Equivalente a 0,5 m/s |
| Accelerazione del viaggio | 0.5 | m/s² | Ottimizzato per il carico |
| Accelerazione del trasportatore | 0.4 | m/s² | Protezione del carico |
| Capacità di carico | 700 | kg | Design ad alto-carico |
| Distanza di trasporto | 30 | m | Lunga-distanza |
| Corsa di trasferimento | 1.9–11.7 | m | Corsa variabile |
| Tempo di posizionamento | 2 | s | Alta precisione |
| Tempo di comunicazione | 1 | s | Protocollo ottimizzato |
| Tempo di trasporto | 7 | s |
3. Calcoli dei parametri chiave e confronto delle prestazioni
3.1 Prestazioni cinematiche: velocità, accelerazione e tempo
Le prestazioni cinematiche sono la base per valutare la risposta dinamica di un sistema RGV.
Tempo di accelerazione alla velocità massima:
t_a=V_max / a
Distanza di accelerazione alla velocità massima:
S_a=V_max^2 / (2 * a)
Per l'accelerazione e la decelerazione simmetriche, la distanza percorsa totale e il tempo totale di un ciclo completo di accelerazione-velocità costante-decelerazione devono essere calcolati in segmenti in base al rapporto tra la distanza percorsa effettiva L e 2 * S_a.
Confronto dei parametri cinematici:
| Parametro | Configurazione UN | Configurazione B | Configurazione C |
|---|---|---|---|
| Velocità massima di viaggio (m/s) | 2.67 | 1.33 | 2.00 |
| Accelerazione di viaggio (m/s²) | 0.5 | 0.5 | 0.5 |
| Tempo alla velocità massima (s) | 5.33 | 2.66 | 4.00 |
| Distanza dalla velocità massima (m) | 7.11 | 1.77 | 4.00 |
| Velocità massima del trasportatore (m/s) | 0.50 | 0.20 | 0.50 |
| Accelerazione del trasportatore (m/s²) | 0.5 | 0.5 | 0.4 |
Analisi:
La distanza di accelerazione della Configurazione A (7,11 m) è significativamente maggiore di quella della Configurazione B (1,77 m). Nelle operazioni a breve-distanza (ad esempio, meno di 15 m), la Configurazione A potrebbe non raggiungere la sua velocità massima, limitando il suo vantaggio ad alta-velocità. La configurazione C si trova tra le due, ma deve considerare gli effetti di carico-pesante sui profili di accelerazione reali.
3.2 Efficienza operativa: analisi del tempo di ciclo
Il tempo di funzionamento a ciclo singolo- è l'indicatore principale dell'efficienza RGV.
Modello semplificato del tempo di ciclo:
T_ciclo=T_viaggio_OA + T_carico + T_viaggio_AB + T_scarico + T_viaggio_BO
Dove il tempo di viaggio dipende dalla distanza, dalla velocità e dall'accelerazione e il tempo di carico/scarico include posizionamento, comunicazione e trasporto.
Stima del tempo di funzionamento fisso:
Configurazioni A e B:
T_fisso ≈ 2 s + 3 s + 7 s=12 s
Configurazione C:
T_fisso ≈ 2 s + 1 s + 7 s=10 s
Esempio di calcolo (L1=20 m, L2=15 m):
Configurazione A: circa 75 s
Configurazione B: circa 95 s
Configurazione C: circa 82 s
Produttività oraria teorica:
Q_ora=3600 / T_ciclo
Configurazione A: ~48 cicli/ora
Configurazione B: ~38 cicli/ora
Configurazione C: ~44 cicli/ora
Conclusione:
Per le operazioni a media-distanza, la configurazione ad alta-velocità raggiunge il tempo di ciclo più breve e il throughput più elevato. Segue la configurazione per impieghi gravosi- grazie alla velocità relativamente elevata e ai tempi di funzionamento fissi ridotti, mentre la configurazione standard offre un'efficienza inferiore ma migliori vantaggi in termini di costi.
3.3 Prestazioni energetiche: stima della domanda di energia
La richiesta di potenza del motore è determinata principalmente dall'accelerazione inerziale, dalla resistenza all'attrito e dalla resistenza alla pendenza (se presente). La stima iniziale si concentra sulla potenza di accelerazione.
Stima della potenza massima durante l'accelerazione:
P_max ≈ ( (M_totale * a + F_attrito) * V_max ) / eta
Dove:
M_total è la massa totale (veicolo + carico),
a è l'accelerazione,
F_friction è la forza di attrito stimata,
V_max è la velocità massima,
eta è l'efficienza di trasmissione (assunto 0,8).
Confronto stimato:
| Configurazione | Veicolo (kg) | Carico (kg) | Totale (kg) | Velocità massima (m/s) | Accel. (m/s²) | Potenza (kW) |
|---|---|---|---|---|---|---|
| A | 300 | 300 | 600 | 2.67 | 0.5 | ~2.5 |
| B | 280 | 300 | 580 | 1.33 | 0.5 | ~1.2 |
| C | 800 | 700 | 1500 | 2.00 | 0.5 | ~6.0 |
Analisi:
La configurazione C mostra una richiesta di energia significativamente più elevata a causa del carico pesante e dell'alta velocità, con un impatto diretto sul sistema di azionamento, sull'alimentazione, sulla progettazione delle rotaie e sul costo complessivo. La configurazione A presenta una domanda energetica moderata in linea con il suo posizionamento prestazionale, mentre la configurazione B ha i requisiti di gestione termica e energetica più bassi.
4. Confronto globale e strategia di selezione
| Dimensione | Configurazione UN | Configurazione B | Configurazione C |
|---|---|---|---|
| Vantaggio fondamentale | Massima efficienza | Conveniente- | Elevata capacità di carico |
| Limitazioni | Utilizzo della velocità a breve-distanza | Velocità assoluta inferiore | Potenza e costo elevati |
| Utilizzo tipico | Elevata-velocità effettiva, linee JIT | Sistemi-sensibili al budget | Automotive, industria pesante |
| Focus della selezione | Velocità, tempo takt | Costo, stabilità | Carico, flessibilità |
5. Conclusioni e indicazioni di ottimizzazione
Attraverso il calcolo quantitativo e l'analisi tecnica di tre tipiche configurazioni RGV, questo studio rivela le differenze intrinseche delle prestazioni e i limiti dell'applicazione.
Non esiste la configurazione "migliore", esiste solo quella "più adatta". La selezione dovrebbe concentrarsi sull’intensità logistica, sulle caratteristiche dei materiali, sulla disposizione del sistema e sul ritorno sull’investimento.
Le prestazioni dell'RGV dipendono non solo dai propri parametri, ma anche dalla planarità della rotaia, dagli algoritmi di pianificazione, dalla latenza di comunicazione e dalla sincronizzazione con le apparecchiature a monte e a valle. In particolare, i sistemi RGV ad alta-velocità richiedono un ambiente operativo altamente stabile e strategie di pianificazione avanzate.
Le future direzioni di ottimizzazione includono:
Configurazione dei parametri dinamici in base al carico e alla priorità delle attività
Recupero energetico, soprattutto per i sistemi RGV-per carichi pesanti
Manutenzione predittiva utilizzando i dati relativi a corrente, vibrazioni e temperatura del motore
In conclusione, il calcolo scientifico delle prestazioni e l'analisi dei parametri costituiscono la base per una progettazione e una selezione di successo del sistema RGV. Gli ingegneri dovrebbero prendere decisioni informate combinando indicatori quantitativi con requisiti logistici specifici.
