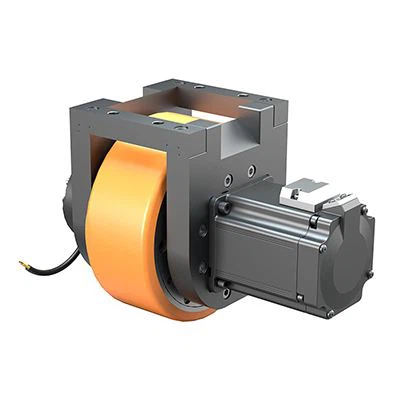

Ruota a trasmissione orizzontale senza sterzo

La ruota di trasmissione orizzontale senza sterzo è dotata di un design compatto che combina elevata stabilità con caratteristiche di trasmissione flessibili. È particolarmente adatto per AGV (veicoli guidati automatizzati), linee di produzione automatizzate e attrezzature logistiche. Questo prodotto è dedicato al controllo del movimento in avanti e all'indietro e non offre capacità di sterzo indipendenti, che deve essere abbinato a un volante o altri componenti di sterzo per ottenere un controllo complesso del percorso.

1.Pizionali ingranaggi dell'albero parallelo e riduttori planetari, offrendo una struttura compatta, un basso rumore e una coppia di uscita elevata.

2. Serie di ruote a trazione horizontale (denominata dal diametro della ruota in mm): copre una gamma completa di applicazioni con diametri di 150, 167, 198, 210, 220, 250, 270, 280, 300, 350, 410, 500 e 600.

3. Capacità di carico della ruota a trazione horizontale: da 600 kg a 20, 000 kg in varie serie.

4.Input Range di tensione: 12V -96 V; Questa ruota non include funzionalità di sterzo.

5. Materiali a ruota opzionale: poliuretano o gomma.

6. Motors OPTIONAL: spazzolato DC, asincroni o servi a magnete permanente, con un intervallo di potenza da 400W a 15kW.

7. Componenti di opzioni: molle di smorzamento, interruttori di limite, interruttori preimpostati, coder incrementali/assoluti, potenziometri e altre parti.

Modello	Tensione nominale (V)	Potenza (W)	Corrente classificata (a)	Speed ​​(RPM)	Coppia nominale (NM)	Rapporto di riduzione	Coppia di uscita (NM)	Coppia massima (nm)	Carico massimo (kg)
PLT -150	48	750	18	3000	2.4	21	40	114	600
	48	1000	27	3000	32	21	54	114	600
PLT -167	24	400	18.4	3000	1.27	21	23	69	800
	24	400	18.4	3000	1.27	32	35	105	800
	48	750	18	3000	2.4	21	40	120	800
	48	1000	26.4	3000	3.18	32	88	240	800
PLT -198	48	3000	68	3000	9.55	32	260	576	1500
PLT -220	48	750	18	3000	2.4	28	58	174	1000
	48	750	18	3000	2.4	40	82	246	1000
	48	1000	26.4	3000	3.18	40	102	306	1000
PLT -250	48	1500	35	2000	7.16	27	165	480	1600
	48	1500	35	2000	7.16	40	245	735	1600
	48	2000	50	2000	9.55	27	220	480	1600
	48	2000	50	2000	9.55	40	325	880	1600
PLT -270	48	2500	55	2000	11.9	28	284	872	2000
	48	2500	55	2000	11.9	40	405	1040	2000
PLT -300	48	3000	74	2500	12	21	214	642	3000
	48	3000	74	2500	12	40	408	1080	3000
	48	4000	96	2500	15	21	268	780	3000
	48	4000	96	2500	15	40	510	1080	3000
PLT -410	48	5800	150	2000	27	40	918	3060	6000
	48	5800	150	2000	27	70	1610	3060	6000
	48	7500	208	2000	35	40	1190	2980	6000
	48	7500	208	2000	35	70	2080	3060	6000
PLT -600	48	8000	196	2000	40	120	4080	6400	12000
	72	9000	196	1500	48	82.87	3356	10000	20000



Scaricamento



Prodotti PDF Disegno

 PLT150P751SP 30-21-1 ha.pdf

 PLT167P102SP 30-21-2 ha.pdf

PLT220P102SP 30-28-2 ha.pdf

PLT250P152SP 30-27-2 ha.pdf

Plt270p252sp 20-28-2 ha.pdf

Plt300p302sp 25-40-2 ha.pdf

PLT410P582SP 20-40-2 ha.pdf

Plt600p802sp 20-120-2 ha.pdf

Prodotti disegni 3D

 Plt150p751sp 30-21-1 ha (3d) .zip

 PLT167P102SP 30-21-2 ha (3d) .Zip

 PLT220P102SP 30-28-2 ha (3d) .zip

 Plt250p152sp 30-27-2 ha (3d) .zip

 Plt270p252sp 20-28-2 ha (3d) .zip

 Plt300p302sp 25-40-2 ha (3d) .zip

 Plt410p582sp 20-40-2 ha (3d) .zip

 Plt600p802sp 20-120-2 ha (3d) .zip

Due vantaggi chiave del prodotto

Struttura del telaio in lega ad alta resistenza con una capacità di carico ancora più forte.

I motori della serie TEC ad alte prestazioni forniscono una potenza potente.



Sei assicurazioni di qualità chiave



Team tecnico professionale

Tecnici qualificati

Attrezzatura di produzione avanzata

Personale di produzione esperto

Procedure di test rigorose

Fabbrica aziendale



Domande frequenti



D: Per quali applicazioni sono adatte a ruote di azionamento orizzontale?

A: Le ruote a trazione orizzontale sono ampiamente utilizzate in AGV, robot mobili, attrezzature pesanti e veicoli di supporto a terra dell'aeroporto, dove sono richiesti il ​​controllo ad alta precisione e il funzionamento stabile.

D: Qual è la capacità di carico delle ruote dell'unità orizzontale?

A: La capacità di carico varia in base al modello specifico. Si consiglia di contattare il nostro supporto tecnico per informazioni dettagliate sui parametri.

D: Quanto sono durevoli ruote di guida orizzontale?

A: Le ruote a trazione orizzontale sono realizzate con materiali di alta qualità e motori ad alte prestazioni, fornendo una durata eccezionale e prestazioni stabili in ambienti difficili per lunghi periodi.
