Nell'attuale ondata globale di veicoli a nuova energia e di energie rinnovabili, la tecnologia dei motori sta attraversando una rivoluzione silenziosa. Mentre i tradizionali motori a flusso radiale continuano a dominare grazie ai loro processi di produzione maturi, una nuova generazione di motori a flusso assiale sta sfidando lo status quo. Grazie a concetti di progettazione rivoluzionari, i motori a flusso assiale stanno superando il limite della densità di potenza, aprendo nuove possibilità per i settori ad alto-valore.
1. Uno spostamento nei percorsi del flusso magnetico: assiale vs. radiale
Uno dei segreti fondamentali delle prestazioni del motore risiede nel design del percorso del flusso magnetico:

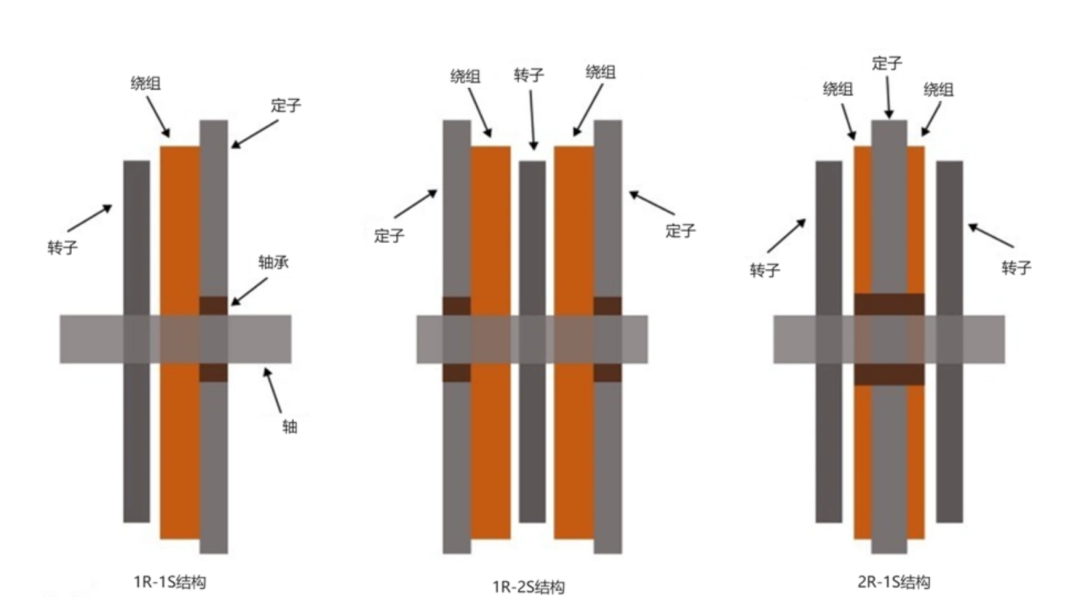

Motore a flusso assiale (AFM):
Il flusso magnetico è allineato parallelamente all'albero del motore. Lo statore e il rotore sono disposti come le pagine di un libro, producendo una struttura sottile a forma di disco-. Il percorso del flusso magnetico è breve e rettilineo e passa direttamente attraverso il traferro.
.png "info-1-1")

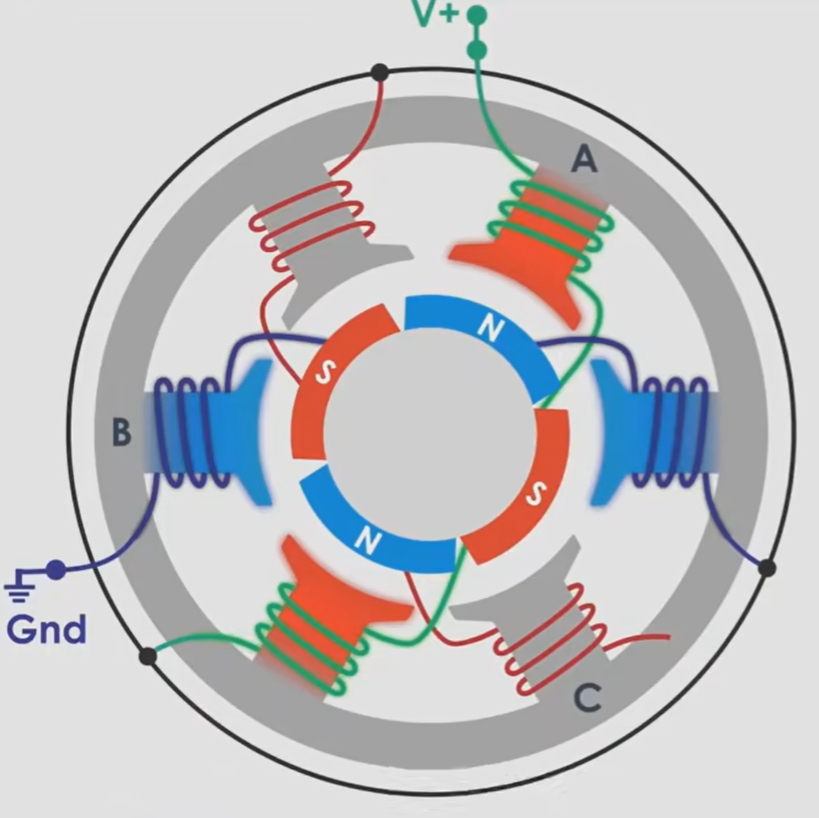

Motore a flusso radiale (RFM):
Il flusso magnetico è orientato perpendicolarmente all'albero. Lo statore forma un manicotto attorno al rotore cilindrico e il percorso del flusso magnetico deve curvarsi e chiudersi all'interno dei nuclei di ferro.
.png "info-1-1")
Questa differenza fondamentale dà origine a caratteristiche prestazionali nettamente diverse:
| Dimensione | Motore a flusso assiale (AFM) | Motore a flusso radiale (RFM) |
| Direzione del flusso magnetico | Parallelo all'albero (assiale) | Perpendicolare all'albero (radiale) |
| Caratteristiche strutturali | Design piatto, lunghezza assiale molto ridotta | Design cilindrico, lunghezza assiale maggiore |
| Densità di potenza | Molto elevato (coppia ∝ diametro esterno^3) | Moderato (coppia ∝ diametro esterno^2 × lunghezza stack) |
| Caratteristiche di coppia | Coppia elevata a basse velocità (diametro del rotore grande e leva lunga) | La coppia varia in modo più significativo con la velocità e spesso richiede un riduttore |
| Efficienza | Tipicamente > 96% (percorso magnetico breve, basse perdite) | Tipicamente 90–95% |
| Sfide di raffreddamento | Impegnativo (lungo percorso di raffreddamento, necessita di soluzioni innovative come rotori compositi e raffreddamento a liquido) | Più semplice (percorso di raffreddamento breve, metodi di raffreddamento maturi) |
| Costi e produzione | Superiore (produzione complessa: assemblaggio di precisione, fibra di carbonio, avvolgimento automatizzato, controllo impegnativo del traferro-) | Inferiore (produzione matura,-efficiente in termini di costi) |
| Applicazioni tipiche | Veicoli elettrici-di fascia alta, turbine eoliche-a trasmissione diretta, giunti robotici, droni, range extender | Motori industriali, veicoli elettrici tradizionali, elettrodomestici |

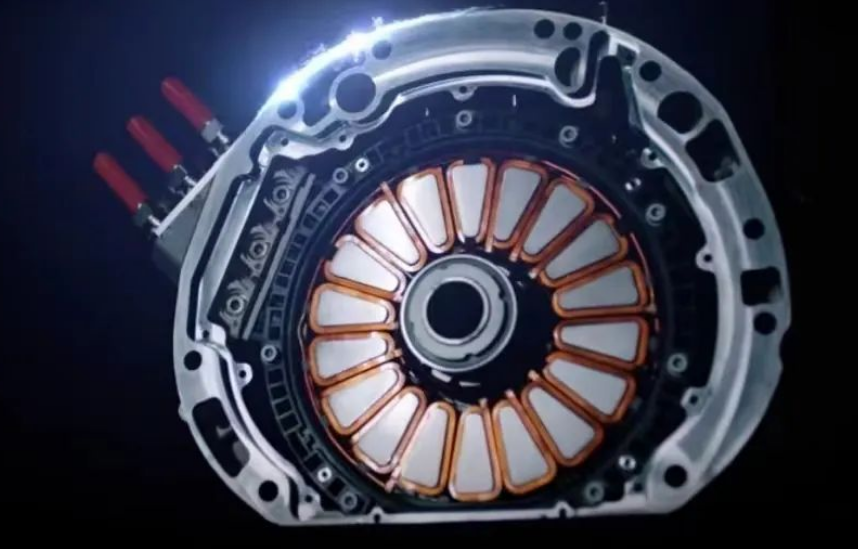

2. Motore a flusso assiale: il punto di riferimento per alta densità ed efficienza
Il design piatto dell'AFM offre vantaggi senza precedenti:
Rivoluzione nello spazio e nella densità di potenza:
Comprimendo drasticamente la lunghezza assiale, gli AFM liberano prezioso spazio di installazione, rendendoli ideali per piattaforme di veicoli elettrici e giunti di robot. La coppia scala con il cubo del diametro esterno (rispetto al quadrato per gli RFM), consentendo agli AFM di fornire una coppia più elevata con lo stesso volume o peso.
Vantaggio a bassa-velocità,-coppia elevata:
Il diametro maggiore del rotore dell'AFM agisce come una lunga leva, rendendolo ideale per applicazioni a bassa-velocità e-coppia elevata, come l'avviamento di veicoli elettrici o le turbine eoliche a trasmissione diretta-.
Efficienza di picco:
Con un percorso magnetico quasi lineare, gli AFM riducono al minimo le perdite di ferro e la resistenza magnetica, raggiungendo livelli di efficienza superiori al 96%. Ciò è estremamente prezioso nelle applicazioni in cui conta ogni percentuale di efficienza.
Leader leggero:
Attraverso l'ottimizzazione strutturale e l'uso di materiali avanzati (come i rotori compositi rinforzati con-fibra-di carbonio), gli AFM ottengono una significativa riduzione del peso.
Eppure, ogni medaglia ha un altro lato. Il lungo percorso termico dell'AFM può portare all'accumulo di calore, rendendo vitale una gestione termica innovativa (ad esempio, raffreddamento a liquido integrato, compositi ad alta conduttività termica). Nel frattempo, le tecniche di produzione di precisione (come l'avvolgimento automatizzato del disco e il controllo-del traferro) e il costo dei materiali speciali ne ostacolano l'adozione su-scala.
.png "info-1-1")

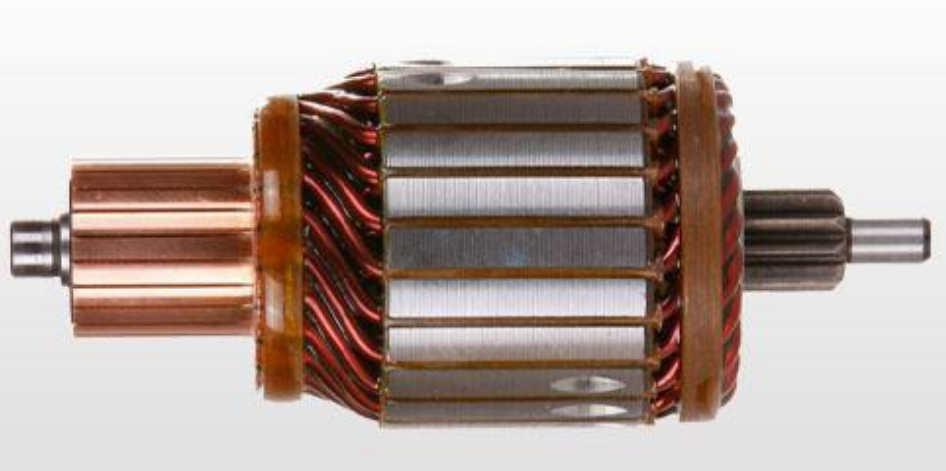

3. Motore a flusso radiale: la pietra angolare matura e affidabile
Con decenni di esperienza ingegneristica accumulata, gli RFM rimangono la spina dorsale del settore:
Maturo e stabile:
La loro struttura cilindrica e il design del nucleo in ferro laminato sono altamente standardizzati, il che rende la produzione e la manutenzione economicamente vantaggiose-.
Raffreddamento eccellente:
Brevi percorsi di raffreddamento radiali e-progettazioni termiche consolidate consentono un funzionamento di lunga-durata e con carichi elevati-.
Miglior rapporto costo-prestazioni:
Per le applicazioni prodotte in massa-come i veicoli elettrici di fascia medio- e{{2}bassa, le unità industriali e gli elettrodomestici, il vantaggio in termini di costi degli RFM non ha eguali.
La loro limitazione risiede nella densità di coppia relativamente inferiore e nelle dimensioni maggiori. Inoltre, la loro coppia erogata varia in modo più significativo con la velocità, rendendo spesso necessario un riduttore per l'ottimizzazione.
.png "info-1-1")
4. La nuova frontiera: l'ascesa dell'AFM
Oggi AFM sta lasciando il segno in aree applicative chiave:
Veicoli elettrici-ad alte prestazioni:
Il design piatto di AFM consente motori distribuiti o su-ruote, rendendolo ideale per spazi ristretti e layout altamente ottimizzati. La sua elevata efficienza e la forma compatta lo rendono un candidato ideale per range extender e piattaforme per veicoli elettrici-incentrate sulle prestazioni.
Energia eolica:
Le caratteristiche di bassa-velocità ed elevata-coppia dell'AFM consentono di utilizzare turbine eoliche a trasmissione diretta-, riducendo il carico della torre e i costi di installazione.
Attrezzatura ad alta-precisione:
L'AFM eccelle nelle applicazioni in cui lo spazio, il peso e la coppia istantanea contano, come droni, giunti di robot bionici e macchinari di precisione.
Riepilogo
I motori a flusso assiale e a flusso radiale non sono semplicemente alternative intercambiabili - sono tecnologie complementari che soddisfano esigenze diverse. AFM, con il suo rivoluzionario design piatto, stabilisce nuovi parametri di riferimento per densità di potenza, efficienza e ottimizzazione del peso, indicando la strada per le future innovazioni della trazione elettrica.
Sebbene la gestione termica e i costi di produzione rimangano gli ultimi ostacoli all'adozione diffusa di AFM, il suo ruolo in un futuro definito da efficienza, compattezza e prestazioni grezze - dalle auto elettriche alle turbine eoliche - sta già guadagnando slancio. L’era della tecnologia dei motori piatti è arrivata.
