Nelle applicazioni manifatturiere e logistiche,le ruote fungono da componenti principali delle attrezzature per la movimentazione dei materialie le loro-prestazioni antiscivolo hanno un impatto diretto sulla sicurezza operativa, sull'efficienza di movimentazione e sulla durata di servizio complessiva. Come materiale tradizionale perRuote motrici AGV e ruote motrici industriali, il poliuretano (PU) è ampiamente adottato grazie alla sua eccellente elasticità, resistenza all'usura e resistenza allo strappo. La realizzazione di prestazioni antiscivolo affidabili, tuttavia, dipende fondamentalmente dadisegno del disegno del battistrada.
Da un punto di vista ingegneristico, questo articolo fornisce un'-analisi tecnica approfondita disei tradizionali modelli di battistrada antiscivolo-per ruote motrici in poliuretano, concentrandosi sulla logica di progettazione, sui parametri prestazionali chiave e sui limiti dell'applicazione. L'obiettivo è quello di offrire una guida professionale perselezione delle ruote motrici e progettazione personalizzata delle ruote nei sistemi logistici e di produzione.
I. Logica ingegneristica di base del design-del battistrada antiscivolo
Le prestazioni-antiscivolo di un poliuretanoruota motriceè essenzialmente il risultato di un'interazione meccanica ottimizzata tra il disegno del battistrada e la superficie di contatto. I principali parametri di valutazione includono:
Coefficiente di attrito (μ)
Il coefficiente di attrito statico tra il battistrada e il pavimento determina la massima capacità antiscivolo e deve soddisfare:
μ Maggiore o uguale a F/N
DoveFè la forza di attrito richiesta eNè il carico totale sulla ruota.
Distribuzione dello stress da contatto
Un disegno del battistrada ben-progettato garantisce uno stress da contatto uniforme, prevenendo la concentrazione localizzata dello stress che potrebbe portare all'usura prematura del battistrada o al danneggiamento del pavimento.
Adattabilità dei media
Per gli ambienti che coinvolgono acqua, contaminazione di olio o liquidi stagnanti, la geometria del battistrada deve consentire un drenaggio efficace, lo scarico dell'olio o la prevenzione dell'adesione del vuoto.
Bilanciamento carico-anti-scivolamento
Il design del battistrada deve bilanciare la capacità di carico (correlata positivamente con la durezza della ruota e l'effettiva area di sezione trasversale-) e le prestazioni antiscivolo (fortemente dipendenti dall'area di contatto e dalla geometria del battistrada).
Conclusione chiave:
Il nucleo del poliuretanoDesign del battistrada delle ruote motrici AGVsta nel far corrispondere carico operativo, caratteristiche del pavimento e condizioni ambientali ottimizzando i parametri del battistrada-larghezza, spaziatura, profondità e regolarità-insieme alla durezza del materiale, per ottenere un equilibrio dinamico tra coefficiente di attrito, capacità di carico e resistenza all'usura.
II. Analisi tecnica di sei modelli di battistrada antiscivolo-tradizionali
(1) Ampio battistrada diamantato: equilibrio carico-aderenza per ruote motrici-per carichi pesanti
Parametri strutturali
Larghezza del battistrada: tipicamente 4–6 mm (2–3 volte più largo dei modelli fini)
Spaziatura del battistrada: 3–5 mm per limitare la deformazione sotto carico
Intervallo di durezza: 85A–95A (Shore A)
Caratteristiche tecniche
Meccanismo antiscivolo-
Si basa sull'attrito rigido generato dal PU ad alta-durezza. L'ampia spaziatura riduce al minimo la compressione del battistrada sotto carichi pesanti, mantenendo un coefficiente di attrito stabile.
Ottimizzazione del carico
L'effettiva area della sezione trasversale- del battistrada rappresenta il 40–50% dell'area di contatto, consentendo livelli di stress da contatto di circa 2–3 MPa.
Resistenza all'usura
L'ampia struttura del battistrada presenta una forte resistenza allo strappo. In condizioni di utilizzo gravoso-, l'usura è generalmente inferiore o uguale a 0,5 mm per 1.000 km, con una durata utile estesa di oltre il 30% rispetto ai design del battistrada fine.
Confini dell'applicazione
Adatto per:
AGV da medio- a-pesante e ruote motrici industriali con carichi su-ruota singoli superiori o uguali a 200 kg; pavimenti in cemento o asfalto con rugosità superficiale Ra maggiore o uguale a 6,3 μm.
Non consigliato per:
Pavimenti lisci in resina epossidica (Ra inferiore o uguale a 1,6 μm) o ambienti continuamente contaminati da olio-, dove l'accumulo di olio in scanalature larghe può ridurre significativamente l'attrito.
(2) Battistrada diamantato fine: soluzione antiscivolo- ottimale per pavimenti lisci e supporti misti
Parametri strutturali
Larghezza del battistrada: 1–2 mm
Distanza del battistrada: 1–3 mm
Intervallo di durezza: 75A–85A
Caratteristiche tecniche
Effetto anti-bloccaggio
I micro-interstizi densi (circa 0,5–1 mm) scaricano efficacemente acqua e olio, prevenendo l'adesione del vuoto che potrebbe ostacolare l'avvio-o la frenata dell'AGV.
Prestazioni di attrito superiori
Il design multi-punto di contatto raggiunge coefficienti di attrito statico di μ maggiori o uguali a 0,65 su pavimenti epossidici bagnati, che rappresentano un miglioramento di oltre il 40% rispetto ai design a battistrada largo.
Controllo dello stress
Ciascuna micro-unità di contatto subisce uno stress da contatto di circa 1–1,5 MPa, rimanendo al di sotto del limite di fatica del PU e ritardando l'inizio della cricca.
Confini dell'applicazione
Adatto per:
Ruote motrici AGV-per impieghi da leggeri a medi con carichi su-ruota singoli Inferiori o uguali a 200 kg; pavimenti lisci come rivestimenti epossidici o piastrelle di ceramica.
Scenari speciali:
Ambienti umidi o- inclini al petrolio, inclusi impianti di lavorazione alimentare e corridoi logistici-lavati.

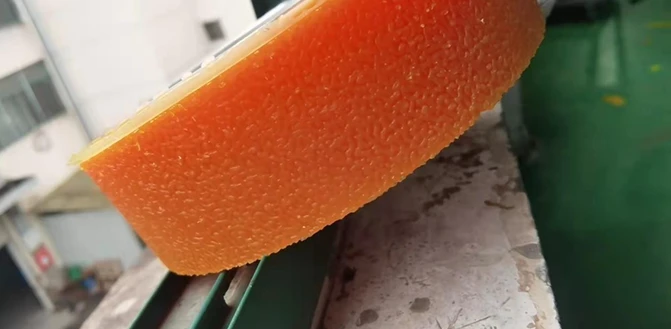

(3) Battistrada per fossa casuale poco profonda:-soluzione ottimizzata in termini di costi per applicazioni temporanee
Parametri strutturali
Profondità della fossa: 0,5–1 mm
Diametro del nocciolo: 3–6 mm, distribuito in modo casuale
Rapporto di copertura: circa 30–40%
Intervallo di durezza: 70A–80A
Caratteristiche tecniche
Vantaggio di costo
La semplice geometria dello stampo riduce i costi di produzione del 30-50% rispetto ai normali disegni del battistrada.
Limitazioni delle prestazioni
Capacità di drenaggio limitata e prestazioni di attrito instabili, con fluttuazione μ fino a ±0,15.
Resistenza all'usura moderata
Resistenza al taglio inferiore; le prestazioni antiscivolo- potrebbero ridursi di oltre il 50% dopo circa 5.000 km di funzionamento.
Confini dell'applicazione
Adatto per:
Carichi da leggeri a medi, con carichi di lavoro consigliati limitati al 70% della capacità nominale; pavimenti in cemento grezzo o terrazzo.
Limitazione d'uso:
Principalmente per un utilizzo a breve-termine o transitorio, come la sostituzione temporanea di apparecchiature o progetti-critici in termini di tempo.
(4) Battistrada con scanalature profonde sfalsate: equilibrio tra drenaggio e carico per superfici bagnate
Parametri strutturali
Profondità della scanalatura: 3–5 mm
Larghezza della scanalatura: 2–4 mm, disposizione sfalsata
Nervature di supporto: spaziatura 8–12 mm, area della sezione trasversale-4–6 mm²
Intervallo di durezza: 80A–90A
Caratteristiche tecniche
Drenaggio efficiente
Scanalature profonde sfalsate formano canali di drenaggio tridimensionali con portate di 2–4 L/(m²·min), riducendo significativamente la lubrificazione del velo d'acqua.
Design-portante
Le nervature di supporto sostengono oltre il 70% del carico, consentendo una capacità-della singola ruota di 150-300 kg.
Limitazioni
Le nervature indipendenti potrebbero rompersi in caso di funzionamento prolungato su pavimenti ruvidi e richiedono un'ispezione periodica.
Confini dell'applicazione
Adatto per:
Superfici bagnate persistenti, percorsi esterni e aree di lavaggio-; Ruote motrici AGV-a carico medio e attrezzature per la pulizia.
Non consigliato per:
Pavimenti con detriti taglienti che potrebbero incastrarsi nelle scanalature e provocare lacerazioni.

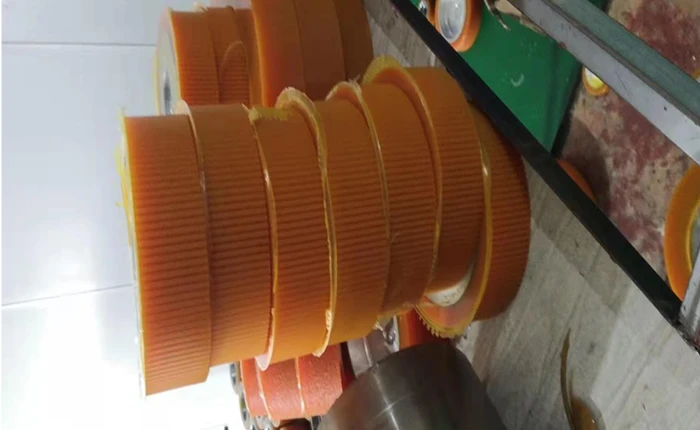

(5) Battistrada con scanalatura profonda e diritta: soluzione-drenante elevata per ruote motrici leggere
Parametri strutturali
Profondità della scanalatura: 4–6 mm
Larghezza della scanalatura: 2–3 mm, disposizione parallela continua
Rapporto di copertura: circa 20–30%
Intervallo di durezza: 70A–80A
Caratteristiche tecniche
Eccezionali prestazioni di drenaggio
Le scanalature continue raggiungono tassi di drenaggio di 4–6 L/(m²·min), circa il 50% più alti rispetto ai modelli sfalsati.
Conformità superficiale
La durezza inferiore migliora il contatto superficiale, mantenendo μ maggiore o uguale a 0,6 anche in condizioni di pellicola d'acqua-.
Limitazione del carico
La copertura inferiore del battistrada limita il-carico della singola ruota a un valore inferiore o uguale a 100 kg; il tasso di usura tipico è di circa 0,8 mm per 1000 km.
Confini dell'applicazione
Adatto per:
Ambienti di acque profonde-e condizioni di elevata-umidità.
Applicazioni tipiche:
Robot per la pulizia marina, robot da arrampicata leggeri.
Motivazione della progettazione:
Sacrifica la capacità di carico e la resistenza all'usura per massimizzare il drenaggio per attrezzature leggere specializzate.
(6) Battistrada profondo Chevron (a spina di pesce): soluzione ad alta-durabilità per ruote motrici
Parametri strutturali
Distanza del battistrada: 6–10 mm
Profondità della scanalatura: 4–5 mm
Angolo Chevron: 60–90 gradi
Spessore della nervatura del battistrada: 3–4 mm
Intervallo di durezza: 80A–90A
Caratteristiche tecniche
Ottimizzazione della trazione
La geometria direzionale chevron crea un'interazione coordinata "grip-drive", migliorando la forza di trazione di circa il 30% rispetto alle scanalature diritte. La trazione stabile viene mantenuta su pendenze fino a 5 gradi.
Eccellente controllo dell'usura
Le nervature più spesse e gli angoli ottimizzati limitano l'usura a meno di 0,3 mm per 1000 km, prolungando la durata di circa il 25% rispetto alle scanalature sfalsate.
Distribuzione dello stress
La geometria Chevron distribuisce lo stress da contatto lungo la direzione del battistrada, riducendo l'innesco di crepe.
Confini dell'applicazione
Adatto per:
Ruote motrici a bassa-velocità (inferiore o uguale a 5 km/h), attrezzatura per l'arrampicata e AGV per impieghi da medi- a pesanti-.
Compatibilità del pavimento:
Calcestruzzo, asfalto e altre superfici industriali comuni.
Vantaggio principale:
Supporta carichi su-ruota singola di 200-400 kg garantendo al tempo stesso una lunga durata e una trazione affidabile, rendendolo la soluzione preferita per le ruote motrici logistiche ad alta-domanda.
III. Matrice di selezione e considerazioni ingegneristiche chiave
1. Matrice di selezione comparativa
| Tipo di battistrada | Gamma di durezza | Coefficiente di attrito (a secco) | Carico massimo su-ruota singola | Durata utile (impiego gravoso) | Applicazioni tipiche |
|---|---|---|---|---|---|
| Ampio diamante | 85A–95A | 0.55–0.65 | Maggiore o uguale a 300 kg | >8000 km | AGV-per impieghi gravosi, pavimenti ruvidi |
| Bel diamante | 75A–85A | 0.65–0.75 | Inferiore o uguale a 200 kg | >7000 km | Pavimenti lisci, aree umide/oleose |
| Fossa casuale | 70A–80A | 0.45–0.60 | Inferiore o uguale a 150 kg (70%) | <3000 km | Lavoro temporaneo e leggero |
| Scanalatura profonda e sfalsata | 80A–90A | 0.60–0.70 | 150–300 chilogrammi | >6000 km | Superfici bagnate, carico medio |
| Scanalatura profonda e diritta | 70A–80A | 0.55–0.65 | Inferiore o uguale a 100 kg | >5000 km | Robot leggeri e in acque profonde |
| Chevron profondo | 80A–90A | 0.65–0.75 | 200–400 chilogrammi | >8000 km | AGV da trazione e da arrampicata |
2. Note tecniche principali
Abbinamento durezza-battistrada
Una durezza elevata (maggiore o uguale a 90 A) deve essere abbinata a battistrada a sezione larga o larga-per compensare la ridotta area di contatto. La durezza inferiore (inferiore o uguale a 75A) beneficia di strutture del battistrada profonde o fini per migliorare l'attrito.
Fattore di correzione dei media
Per ambienti oleosi, sono preferibili gradini fini con spaziatura inferiore o uguale a 2 mm. Per condizioni umide, la capacità di drenaggio dovrebbe soddisfare:
Q Maggiore o uguale a v × A
Dovevè la velocità del veicolo eAè l'area di contatto.
Stima della vita utile
Vita utile delle ruoteLpuò essere approssimato da:
L = h / (k × t)
Dovehè la profondità iniziale del battistrada,kè il tasso di usura etè il tempo operativo medio giornaliero. Durante la selezione si consiglia un margine di usura del 20–30%.
Conclusione
La progettazione e la selezione del poliuretanoBattistrada antiscivolo per ruote motrici AGV-è un compito ingegneristico sistematico che deve integrare le condizioni di carico, la velocità operativa, le caratteristiche del pavimento e i fattori ambientali. I sei tipi di battistrada analizzati in questo articolo affrontano priorità tecniche distinte, ciascuno dei quali rappresenta un diverso equilibrio tra attrito, capacità di carico, drenaggio e resistenza all'usura.
Per i professionisti della produzione e della logistica, la comprensione della logica ingegneristica alla base dei modelli del battistrada consente un funzionamento più sicuro, una maggiore efficienza e costi di manutenzione ridotti-a lungo termine. Poiché le attrezzature logistiche continuano ad evolversi verso velocità più elevate, carichi più pesanti e operazioni più intelligenti, la futura progettazione del battistrada delle ruote motrici integrerà sempre più la scienza dei materiali, la simulazione meccanica e le tecnologie di rilevamento intelligente per ottenere un’ottimizzazione delle prestazioni più precisa e duratura.
